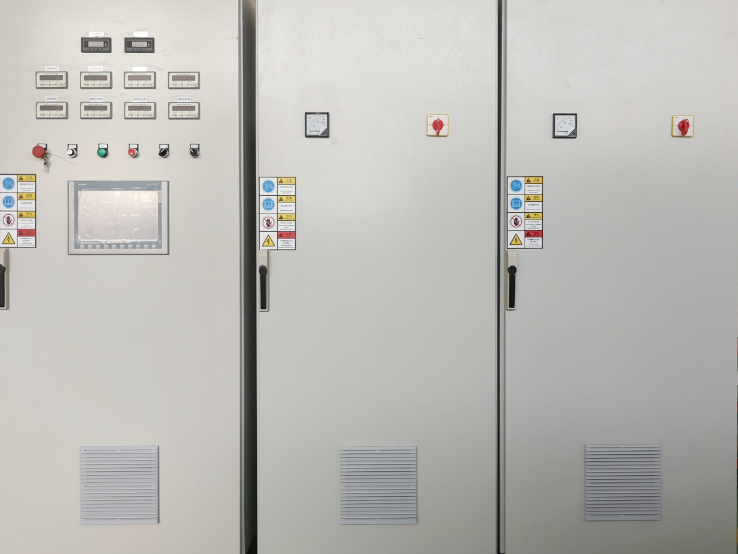

第一，低壓配電柜定義

低壓開關柜是成套配電設備中的一種。它具有體積小、重量輕、結構緊湊、安裝使用方便等特點，廣泛應用于發電廠、變電所、工礦企業動力部門等電力用戶作為接受和分配電能之用。

一個或多個低壓開關設備和與之相關的控制、測量、信號、保護、調節等設備，由制造廠家負責完成所有內部的電氣和機械的連接，用結構部件完整地組裝在一起的一種組合體。

第二，低壓配電柜結構

1. 柜體：開關柜的外殼骨架及內部的安裝、支撐件。

2. 母線：一種可與幾條電路分別連接的低阻抗導體。

主母線(水平母線）：連接一條或幾條配電母線和或進線和出線單元的母線。

配電母線（垂直母線）：框架單元內的一條母線，它連接在主母線上，并由它向出線單元供電。

    3. 功能單元：完成同一功能的所有電氣設備和機械部件（包括進線單元和出線單元）。

第三，低壓配電柜功能分類

1. 固定式：主電路的連接只能在開關柜斷電的情況下進行接線和斷開。

2. 可移式（固定分隔式）：主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接和移出位置。

3. 抽出式：主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接、試驗、分離、移出位置。
